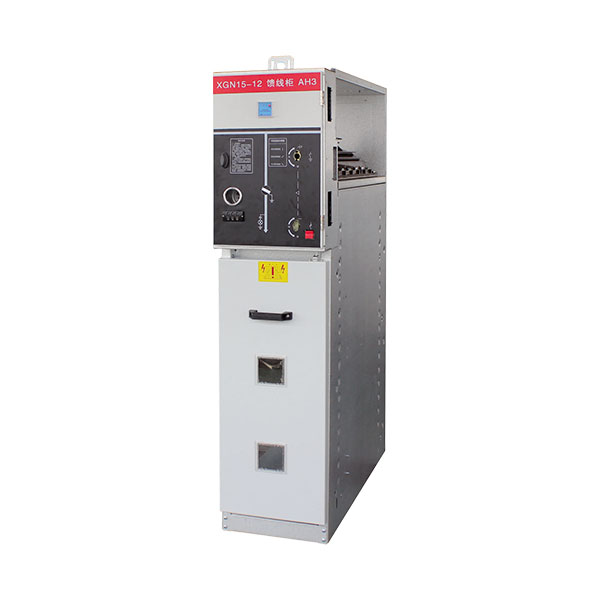

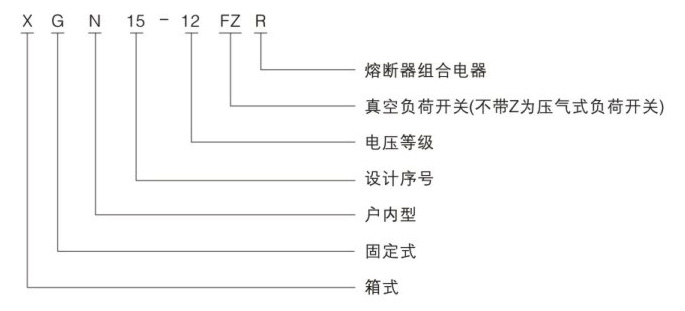

XGN15-12(SF6)型單元式交流金屬封閉環網開關設備 (以下簡稱環網柜) 是我們在引進國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全IEC62271- 200:2003和GB3906標準。

        環網柜的主開關、操作機構及元器件采用A B B公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。 斷路器或VD4-S型真空斷路器。 其操作方式分為動、電動兩種。

        柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。

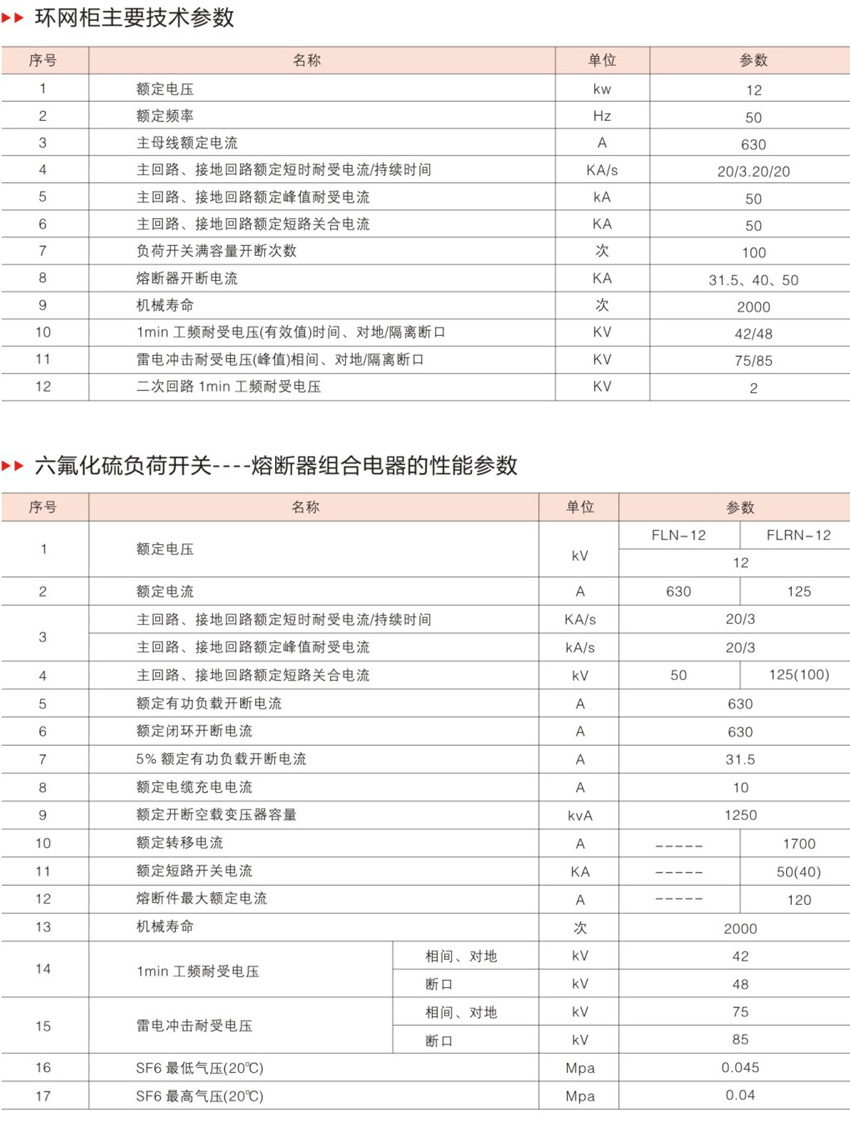

        XGN15-12 (S F 6 ) 型單元式交流金屬封閉環網開關設備， 適用于交5 0 Hz、12kV的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關

柜體結構

◆ 環網柜體采用2 m m厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型， 柜后設有二處壓力釋放孔，其一是針對電纜室， 另一個針對負荷開關／ 母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。

◆ 各間隔小室

◇ 母線室

母線室位于柜的頂部并連接相鄰開關柜。

◇ 負荷開關是獨立單元，內部充以SF6氣體。

◇ 電纜室

大約7 5 ％空間是用于電纜連接、熔斷器、接地開關和C T、P T安裝。

◇ 機構小室與聯鎖

小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。

◇ 繼電器箱

繼電器箱在柜的頂部， 是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

◇ 斷路器室

一個斷路器( S F 6或真空)能置于負荷開關之下方。

◆ 壓力釋放

◇ 上面的壓力釋放

上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

◇ 下面的壓力釋放

下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力
