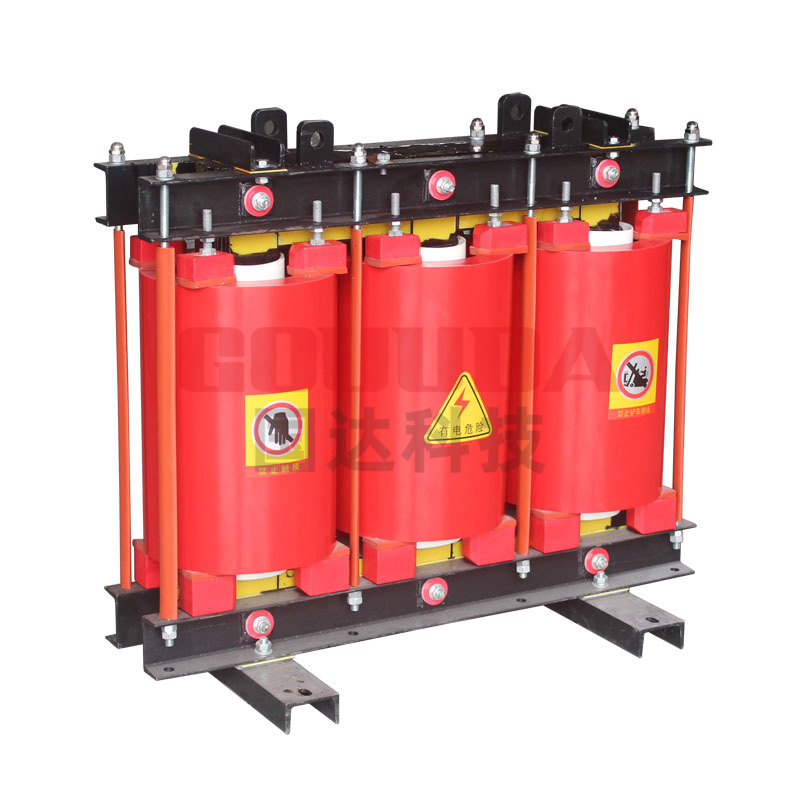

高壓串聯電抗器主要與高壓并聯電容器相串聯用于限制電容器投切過程中的合閘涌流，抑制電網電壓波形畸變和控制流過電容器的諧波分量，消除諧波和過電流對電容器的損傷，此外，部分電網或用電設備為了限制電流的突變也接入電抗器起限流保護作用。隨著電網的不斷發展，作為無功補償裝置中不可缺少的設備，高壓串聯電抗器被越來越廣泛地使用。

鐵芯：

鐵芯的材料選用礦物氧化物涂覆的優質冷軋硅鋼片 。

鐵芯柱采用環氧樹脂真空澆注，使鐵餅間的氣隙被環氧樹脂封閉并在鐵芯柱表面形成一層樹脂層，有效減少鐵芯 餅之間的震動，從而降低噪音，同時增強了鐵心與線圈間的絕緣強度。

鐵心表面封涂F級環氧樹脂，采取防腐措施，避免銹蝕。

線圈：

線圈為環氧樹脂真空澆注線圈，線圈內外敷設環氧玻璃網格布增強，采用F級環氧樹脂在真空狀態下進行澆注。 該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。

環氧澆注線圈不吸水、防潮性好，局部防電量低，可在惡劣環境條件下安全運行。

裝配：

鐵芯端面采用優質硅鋼片端面膠，使鐵芯柱與鐵匏牢固地結合在一起，大大減小了運行時的噪音。

使用先進的預裝配系統，檢測裝配中的各個部件的裝配結果。

先進的減振降噪結構系統，包括：上下夾件的強力壓緊，夾件和線圈之間設置彈性膠墊、夾件和底座之間設置彈性膠墊。

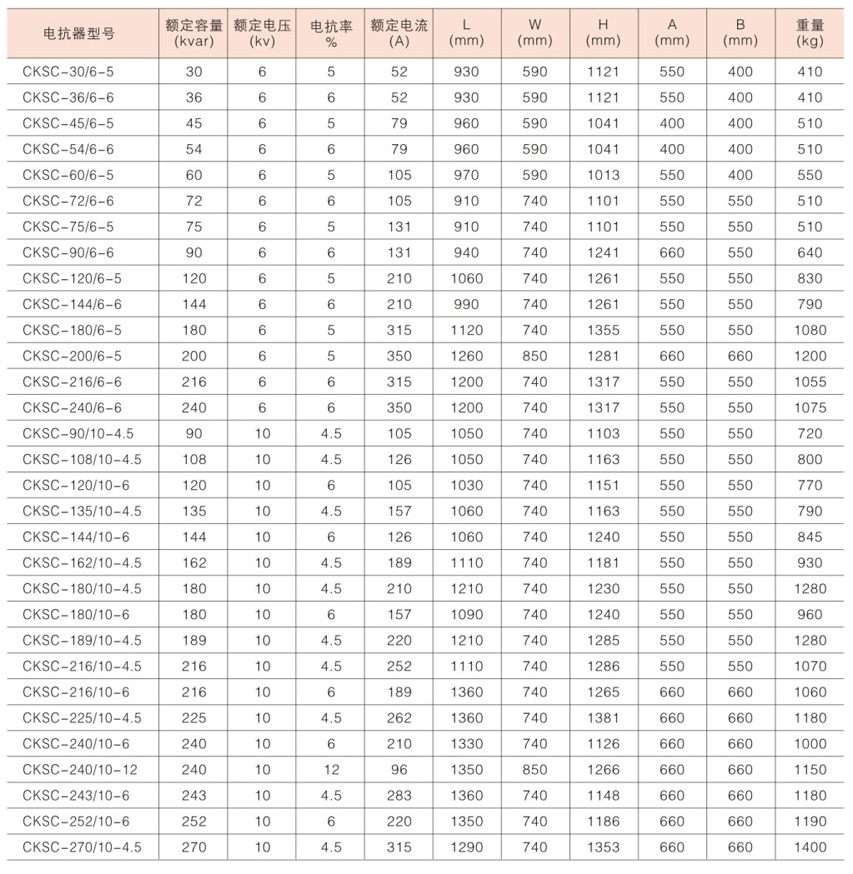

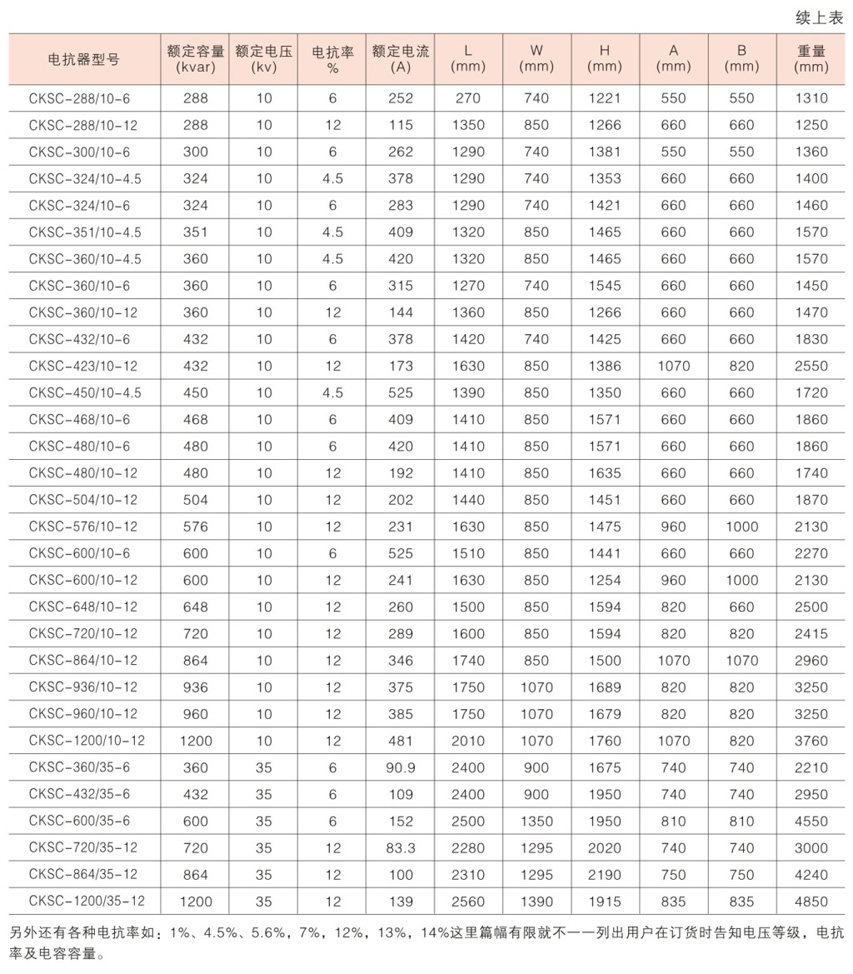

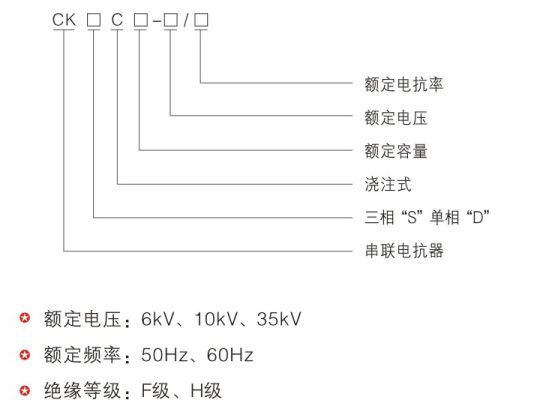

產品型號

額定電流

額定電壓（電網電壓）

額定電感

絕緣等級

其它特殊要求可在協議中另行規定
